Vesentlige funn ved ledningsskanning
Merkesdal
Ledningen lå stedvis ikke der den var tegnet inn og deler av ledningen var i et annet materiale enn beskrevet. Skanningen viser også at deler av ledningsstrekket er godt innenfor kvalitetskravene. Dette er blant resultatene av det vellykkede pilotprosjektet. Foto: Kjeldaas.
I juni arrangerte Kjeldaas og SSTT en temadag i Holmestrand, på et prosjekt hvor Kjeldaas i samarbeid med nederlandske Acquaint skannet en vannledning i Holmestrand. På et webinar i september delte de resultatene fra skanningen.
De viktigste funnene er
– Holmestrand kommune mente at vannledningen besto av 2,3 km duktilt støpejern. Skanningen viser at de første 800 meterne, hele en tredjedel av strekket, var asbestledning. Altså et helt annet materiale. Ledningen lå stedsvis ikke der den var tegnet inn. Det er for så vidt ikke uventet, men flere steder var det over 20 meter avvik. Det er betydelig. Et annet viktig funn er at kvaliteten på strekket av duktilt støpejern, egentlig er bra. Der er kvaliteten innenfor toleransekravet. Men av de 800 meterne asbestrør er rørstyrken redusert med 40 prosent i et strekk på 200 meter, beskriver Hendrik Panman, som har ansvar for prosjektet hos Kjeldaas AS.
– Hva betyr dette i praksis?
– Det betyr at om kommunen rehabiliterer de to hundre meterne som er svekket, kan resten av ledningsnettet leve sitt eget liv. Fremfor å utbedre hele ledningen kan kommunen konsentrere innsatsen og bruke pengene som spares herfra, der de virkelig trengs. Det er vesentlig å ikke skifte ut ledninger som kan ha en betydelig restlevetid, svarer han.

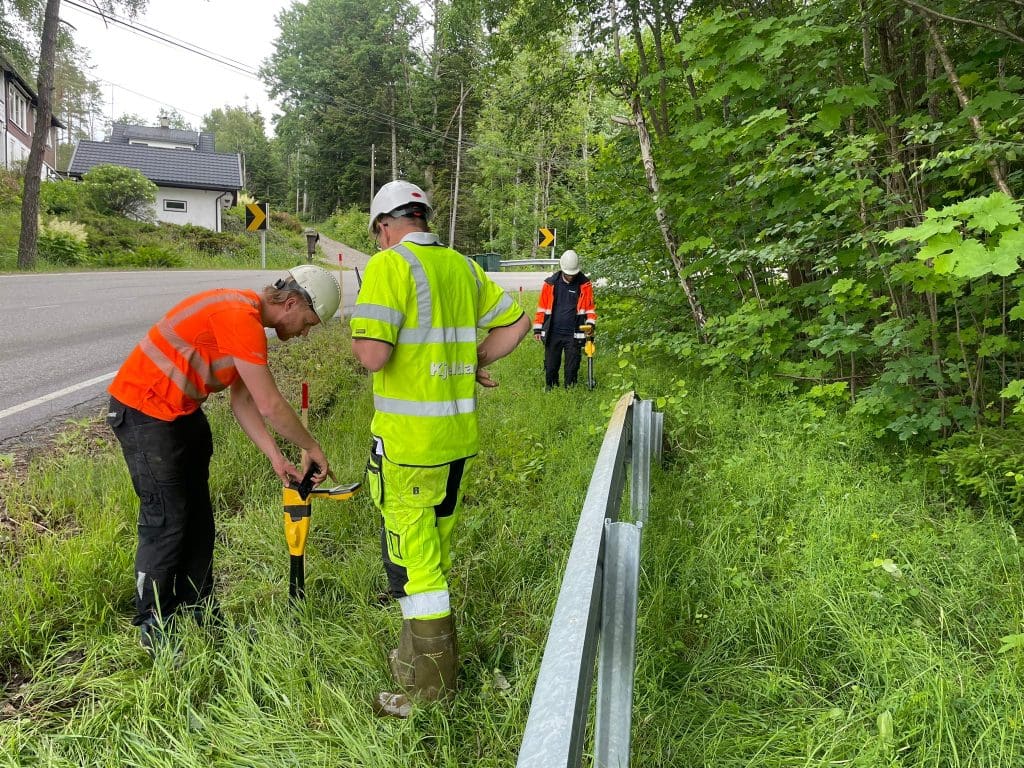

Eksakt plassering av hele ledningsstrekket ble gjennomført i pilotprosjektet. Her fra temadagen i feltet. Foto: Kjeldaas.
Godt nytt for kunden
Skanningen avdekket også at på strekket av duktilt støpejern er sementtykkelsen 6 mm på halve ledningen, på resten av ledningen er sementtykkelsen 10 mm.
– Rørene kommer tydeligvis fra to leverandører. Men det er bare en kuriositet. Hovedpoenget er at det tydelig er tilstrekkelig veggtykkelse igjen i ledningene til at styrken er bevart og ledningen ikke er utsatt for korrosjon. Kommunen har ikke opplevd skade på ledningen. Derfor kan den trygt få leve videre i flere titalls år. Til å være et pilotprosjekt var resultatet knallbra. Det er godt å kunne fortelle kunden at vi har dokumentert grunnlag for å si at betydelige deler av strekket kan ligge i mange titalls år til, understreker Hendrik Panman.

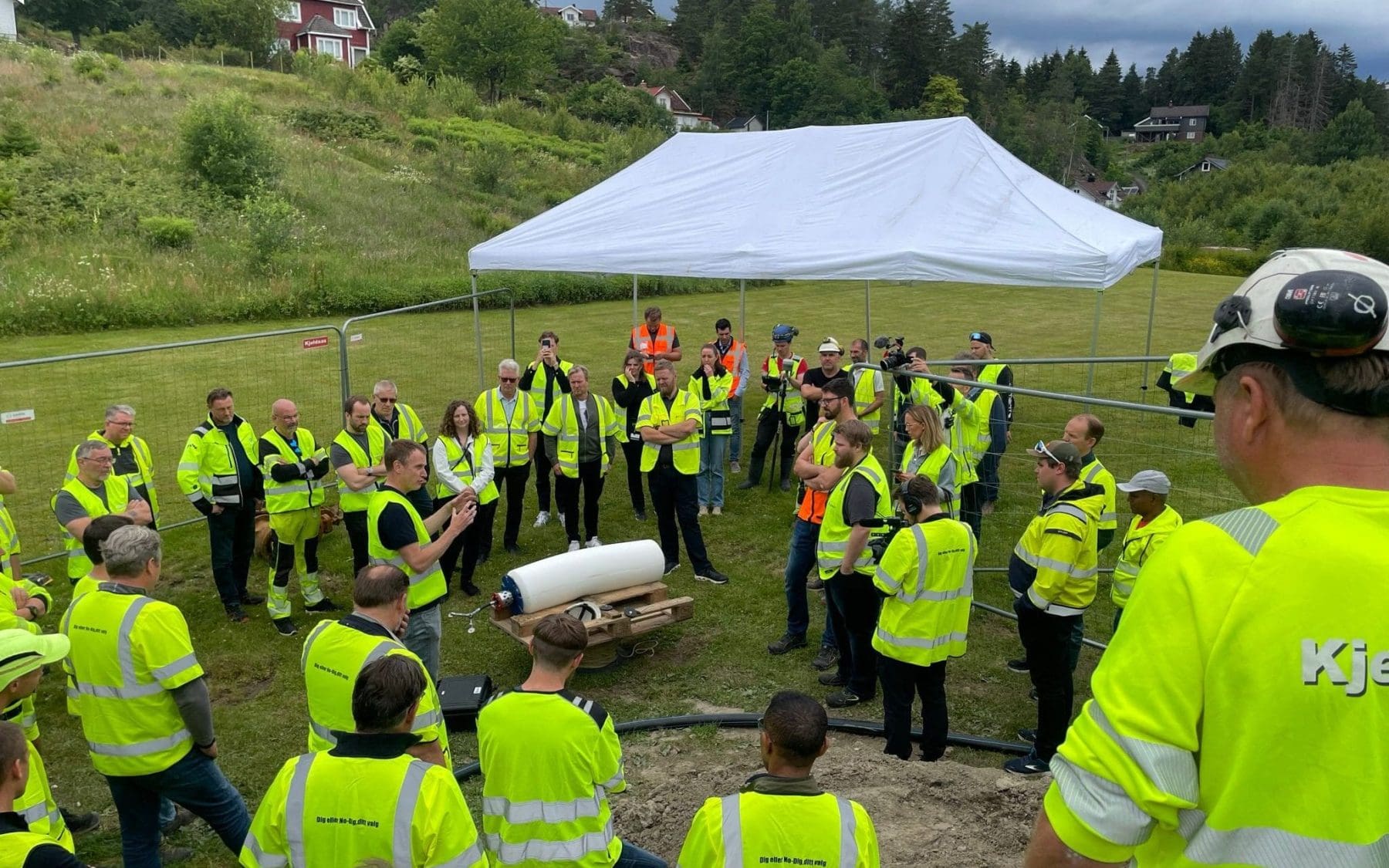

Metoden ble demonstrert under en temadag i Holmestrand, i samarbeid med SSTT.
Under temadagen i juni var nesten 50 personer med ut i feltet. Om lag 90 personer var registrert på webinaret, de fleste av disse kom fra kommuner og konsulentbransjen.
Metoden har vært i bruk i fire år i Nederland, hvor ca. 160 prosjekt er skannet, med samlet lengde på 540 kilometer. De fleste ledningsstrekkene var på mellom 3000 og 7000 meter.
Å synliggjøre det usynlige
Holmestrand kommunes ledningsnett er til sammen om lag 280 kilometer, og av varierende kvalitet.
– Ved utbedring av vannlekkasje har de opplevd at når de graver seg ned, så viser det seg at røret med lekkasje i er av veldig dårlig forfatning, mens røret like ved er i god stand. Det er egentlig hovedgrunnen til hvorfor kommunen synes at muligheten for skanning var interessant, beskrev Panman innledningsvis under webinaret.
På temadagen i juni viste han frem et ultralydbilde av sitt da ufødte barnebarn.
– I mellomtiden er babyen blitt født. For meg er det en kobling til det vi snakker om nå; vi ønsker å vite hvordan det usynlige ser ut og om det stemmer overens med virkeligheten. Her må jeg egentlig si at ultralyden av barnebarnet mitt stemmer ganske bra overens med virkeligheten. Og det er den samme formen for ultralyd som vi bruker til å skanne vannledninger og andre former for trykkledninger, fortsatte han med et smil. I denne artikkelen beskrives framgangsmåten for skanningen.
Får alle detaljer
Med verktøyet kan flere kilometer skannes i en operasjon, i løpet av en dag. I Holmestrand ble 2,3 kilometer skannet. Det mest ideelle, av effektivitetshensyn, vil være ledninger på 5-6 kilometer.
Acquaint har skannet opp til 20 kilometer på en dag. En positiv bivirkning er at ledningsnettet blir rengjort. Metoden kan benyttes både til drikkevann og avløpsledninger. Forutsetningen er at ledningene er trykkledninger og vannfylte. Metoden er ikke destruktiv, og kan benyttes på alle ledningstyper; asbest, duktil, stål og alle varianter av plastrør.
Under webinaret ble det stilt spørsmål til dimensjoner og vinkelendringer. Skanningen kan benyttes på dimensjonen fra DN200 opp til DN1200, og metoden kan benyttes både på 90 grader bend og ved dimensjonsendringer. Det som blant annet måles er veggtykkelsen på det aktuelle materialet.
Eksakt lokasjon i X, Y og Z-aksen
– Hvis røret er sementbelagt støpejernsrør, vil skanningen måle tykkelsen både på sementbelegget og støpejernet. Den måler også korrosjon. Når det gjelder asbestrør, vil utvaskingen av sementinnholdet registreres og få ledningseier oversikt over reststyrken.
I tillegg til å få oversikt over all slitasje, og plasseringen for denne, blir alle rørskjøtene og alle vinkelendringer i hver enkelt rørskjøt målt inn, både på horisontal og vertikal plan.
Også åpningen mellom spissendene, altså åpningen mellom rørene blir registrert. Metoden måler også ovalitet, både i sirkulær- og lengderetning, den måler luftlommer og eventuelt sedimenter. Hvis en på forhånd ikke har lykkes i å oppnå tilfredsstillende rengjøring av ledningen, vil dette vises på bunnen av ledningen, beskriver Hendrik Panman i detaljer.
Har inngått partnerskap
Kunnskapen fra skanningen kan benyttes til faktabasert avgjørelse om en ledning skal rehabiliteres med en gang, om noen år eller kan leve i mange titalls år til. All informasjon som trengs for å velge riktig fornyelsesmetode blir også samlet inn. I tillegg får ledningseierne 100 prosent kontroll på lokaliseringen. Dette er vesentlig ved arbeid på og i tilknytning til ledningen.
Også der ledningen er lokalisert i utsatte områder med dårlig grunnforhold, er det avgjørende å vite hvor ledningene ligger og hvilken kvalitet de har. Dette er spesielt aktuelt knyttet til kvikkleire. En kombinasjon av dårlig grunnforhold og en ledning med kritisk kvalitet, er det særdeles viktig å få kartlagt.
